Biogasanläggning
Biogasanläggningen med Kiintomädätys®-teknik utnyttjar flytgödsel från produktionsdjur och torra fraktioner på ett energieffektivt sätt. Blandningen i reaktorn påverkar gasproduktionen och främjar kontakten mellan mikroorganismer och substrat, vilket optimerar nedbrytningsprocessen.
Biogas med kraft och ekonomi
Säkerställ en energieffektiv och stabil biogasproduktion med Demecas Kiintomädätys®-teknik. Tack vare fjärrövervakning kan energiproduktionen följas i realtid, vilket ger dig full kontroll över processen. Ett smidigt serviceavtal från Demeca garanterar att anläggningen fungerar utan behov av separata servicebeställningar. Anläggningen är utrustad med ett fjärrstyrningssystem som möjliggör snabb felsökning av serviceteamet via distansanslutning.
Teknisk specifikation
- Elektrisk effekt: 70–250 kW
- Gaskapacitet: 225–380 kW
- Processvolym: 600–2800 m³
- Omrörning: paddelomrörare + propelleromrörare
- Energieffektiv och driftsäker konstruktion
- Patenterad reaktor med integrerat biofilter
Näringsämnesomsättning
Effektivisera näringsämnesflödet på gården genom smart gödselhantering och biogasproduktion. I biogasprocessen omvandlas en stor del av det proteinbundna kvävet till ammoniumkväve genom nedbrytning, så kallad mineralisering. Ammoniumkvävet är en växttillgänglig form som lättare kan tas upp av grödan – vilket bidrar till ökad näringseffektivitet och bättre skörd.
Självförsörjande energi
Egen energiproduktion ger ökad kontroll och förutsägbarhet i företagsverksamheten. Samtidigt bidrar den till en starkare och mer livskraftig landsbygd – och minskar beroendet av fossila bränslen.
Övergripande service
Demeca erbjuder kompletta helhetslösningar – från försäljning, planering och produktutveckling till produktion, installation, service och reservdelar. Verksamheten styrs av starka värderingar och en djup förståelse för lantbrukets behov. Demecas biogasanläggningar levereras nyckelfärdiga för att ge dig en trygg och smidig process från start till drift.

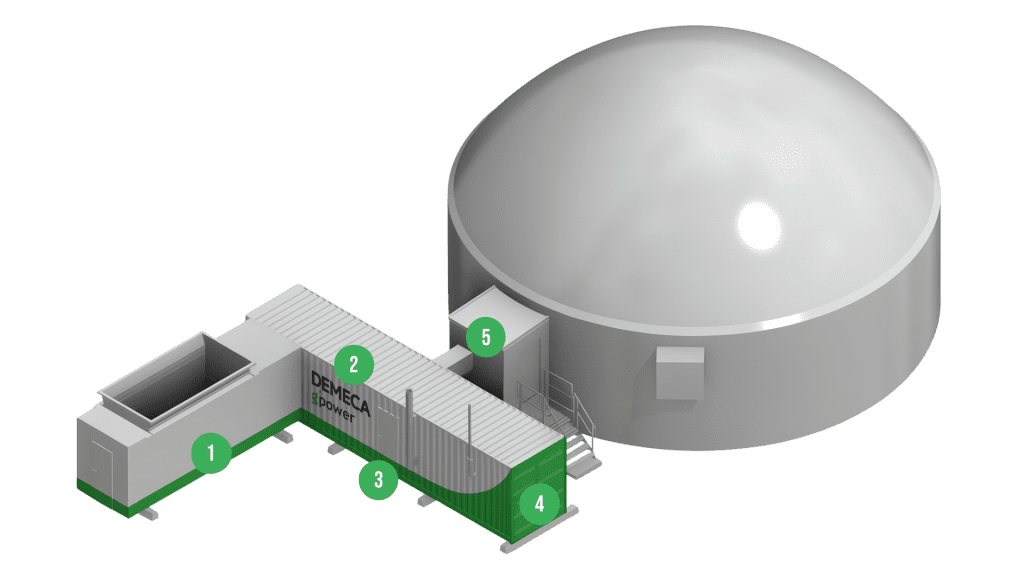

Så här fungerar en biogasanläggning
Förbehandling av torrinmatning
gFeed-inmatningsenheten blandar torra material och transporterar dem vidare till homogeniseringen, där de kombineras med slammet. Enheten kan bland annat användas för att mata in överårigt foder i biogasprocessen. Förbehandlingen ökar den specifika ytan hos inmatningen, vilket i sin tur kan nästan fördubbla gasutbytet.
Förbehandling av slam
Slam från ladugården matas in i biogasanläggningen med hjälp av Demeca Kaira-pumpen i kombination med en tryckhöjningspump. Kaira-pumpen homogeniserar slammet och förbättrar därmed gasproduktionen, samtidigt som värmeväxlaren i anläggningens maskinrum effektiviserar processen ytterligare.
Elrum och styrcentral
Alla huvudkopplingar och styrsystem för anläggningens utrustning är samlade i ett centralt elrum, vilket gör dem lättillgängliga och enkla att underhålla. Anläggningen är uppkopplad till ett fjärrstyrningssystem, vilket gör det möjligt att övervaka och styra den oavsett var du befinner dig.
Användning av biogas
Gasen används som bränsle i en förbränningsmotor som driver en elgenerator. Förutom elenergi tas också spillvärme och värme från avgaserna till vara. Ytterligare värme kan produceras med en gasbrännare i en separat värmepanna. Utsläppen består enbart av vattenånga och koldioxid.
Den producerade elen kan användas för gårdens eget behov och eventuellt säljas vidare till riksnätet. Biogasen kan även vidareförädlas till fordonsbränsle med hjälp av en separat Demeca gFuel-enhet.
Rötningsprocess
Den homogeniserade inmatningen pumpas in i bioreaktorn, där nedbrytningen sker i syrefri miljö och biogas bildas. Gasen består huvudsakligen av metan och koldioxid. Den stiger upp i gaskåpan genom ett patenterat biofilter, där den renas. Den filtrerade biogasen torkas med hjälp av jordkyla och leds vidare genom ett blåssystem för fortsatt användning eller lagring.
Produktion av biogas
Biogasproduktionen sker i biogasanläggningens fermenteringsdel, under reaktorns gaskåpa, i en syrefri (anaerob) miljö och vid kontrollerad temperatur. Processen drivs av mikroorganismer som bryter ner substratet under rötningsförloppet. Denna nedbrytning genererar biogas som huvudsakligen består av metan (CH₄) och koldioxid (CO₂), samt små mängder andra gaser, såsom svavelföreningar.
Reaktorns patenterade biofilter avlägsnar effektivt illaluktande svavelföreningar som annars kan påverka processen negativt. Luktnivåerna på gården minskar samtidigt, eftersom flytgödseln pumpas direkt till biogasanläggningen utan att mellanlagras. Gasutbytet påverkas i hög grad av reaktorns konstruktion och inställda driftparametrar, vilket gör optimerad design och styrning avgörande för effektiv produktion.
Vill du förstå helheten?
Här förklarar vi de olika modulerna som tillsammans bygger upp ett komplett och effektivt biogassystem.
gReactor - Kiintomädätys® tekniken
Tack vare den stabila Kiintomädätys®-tekniken kan Demecas biogasanläggning effektivt använda både våta och torra fraktioner som råvara. Den patenterade reaktorn är en välisolerad, modulärt uppbyggd stålkonstruktion med integrerat biofilter. Ett 400 mm tjockt lager av blåst mineralull fungerar som isolering och gör reaktorn motståndskraftig även i mycket kalla klimat.
Anläggningens huvudsakliga råvara är gödsel från produktionsdjur, men även exempelvis överårigt grönfoder – som annars kan vara svårt att göra sig av med – kan tillföras processen. Reaktorn är konstruerad med en stålbassäng på betongfundament och täcks av en dubbel membrankupol (gashuv + väderskydd) som möjliggör säker gaslagring.
För att säkerställa en jämn och effektiv rötning är reaktorn utrustad med omrörare som blandar innehållet och förhindrar att materialet stagnerar. Beroende på behov installeras 1–2 blad- och/eller propelleromrörare. Reaktorn har även ett integrerat utrustningsrum för genomföringar, inspektionsfönster och gashanteringssystem.
Råslammet krossas till en jämn, pumpbar massa med hjälp av Demeca Kaira-slampumpen och leds genom en värmeväxlare innan det pumpas in i reaktorn. Inne i reaktorn omvandlas slammet tillsammans med de torra fraktionerna till rötrest – även kallad rejekt – som kan återanvändas som växtnäring i lantbruket.
Pumpstation för matning - Förbehandling av slam
I Demecas lösning pumpas flytslammet direkt från ladugårdens pumpbrunn till biogasanläggningen, vilket säkerställer att materialet är så färskt som möjligt vid inmatning. Kaira-slampumpen, i kombination med en tryckhöjningspump, transporterar slammet till anläggningen och homogeniserar det under processen. Denna förbehandling förbättrar slamkvaliteten och ökar gasutbytet genom att effektivisera värmeöverföringen i anläggningens värmeväxlare, placerad i maskinrummet.

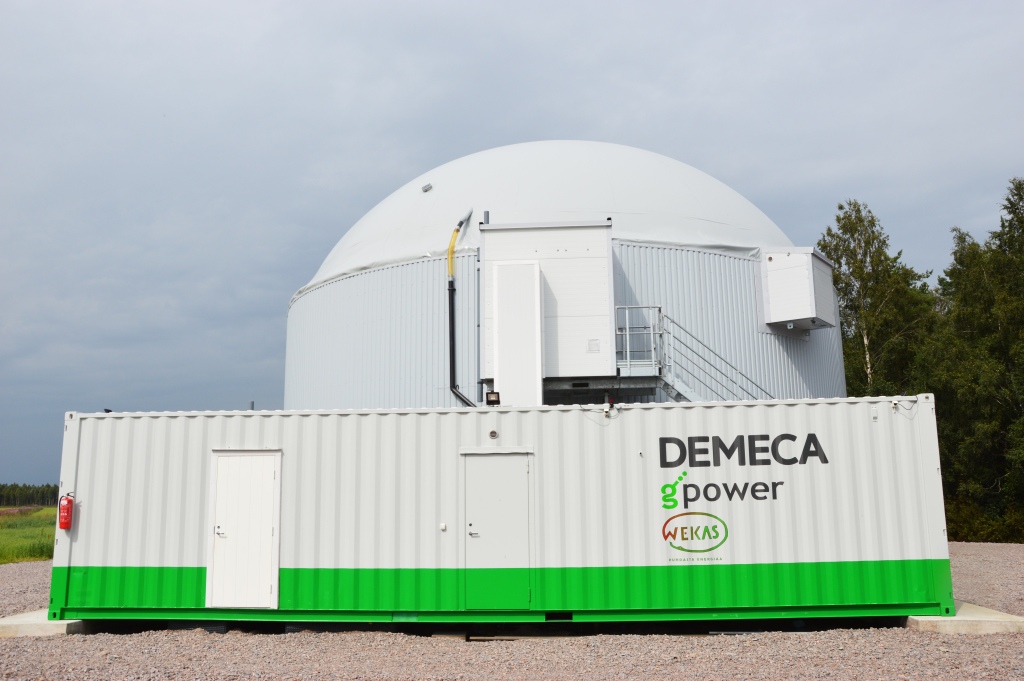

gPower - El- och värmeproduktion (CHP)
En förbränningsmotor använder biogasen som bränsle för att driva en elgenerator (effekt 225–380 kW). Förutom elenergi återvinns både spillvärme och värme från avgaserna, vilket maximerar energiutnyttjandet. Ytterligare värme kan genereras med en gasbrännare i en separat värmepanna. Utsläppen består enbart av vattenånga och koldioxid.
Den producerade elen kan användas lokalt på gården eller säljas vidare till elnätet. Alla huvudkomponenter och styrsystem är samlade i ett centralt utrymme, vilket förenklar underhåll och åtkomst. Anläggningen är dessutom uppkopplad till ett fjärrstyrningssystem som möjliggör övervakning och styrning oavsett var du befinner dig.
gFeed – Förbehandling av torrinmatning
Torra fraktioner förbehandlas i anläggningens gFeed-enhet, där de krossas och homogeniseras tillsammans med vätskefraktioner. Den färdiga massan blir lättnedbrytbar i bioprocessen och pumpas vidare till reaktorn för rötning. gFeed-enheten ökar växtmaterialets specifika yta, vilket förbättrar kontakten med mikroorganismer och därmed effektiviserar bakterieaktiviteten. Genom att använda fasta material i processen kan gasproduktionen nästan fördubblas. För att uppnå bästa möjliga gasutbyte är det viktigt att säkerställa ett jämnt och kontrollerat flöde vid matning av de torra fraktionerna.
gFuel Upgrade – Biogas förädling
Den trefasiga membranförädlingen av biometan till fordonsbränsle (50–100 Nm³/h) sker i en separat Demeca gFuel-enhet, som placeras i direkt anslutning till biogasanläggningen. gFuel-enheten möjliggör effektiv uppgradering av rågas till högkvalitativt fordonsbränsle.
gCompress – Trycksättning av biometan
Efter förädling trycksätts gasen till 300 bar i gCompress-enheten, som placeras i anslutning till tankstationen. Den komprimerade gasen lagras i gastankar, varifrån den kan tankas direkt i fordon via en tankningsmätare eller levereras vidare i gascontainrar. Demeca tillhandahåller hela tankstationslösningen – inklusive betalterminal samt nödvändiga tillstånd från Tukes.
gGrid - Överföringspumpencentrum för biogas
När gasproduktionsanläggningen och förbrukningsplatsen ligger på längre avstånd från varandra kan gasen överföras via en underjordisk gasledning med hjälp av Demeca gGrid-enheten. Demeca är ett registrerat företag för svetsning av plaströr och har kompetens att både projektera och installera licensierade gasöverföringsledningar på ett säkert och professionellt sätt.
gFilter - Torkning, filtrering och förbehandling av biogas
Vid förbehandlingen torkas biogasen i en motströmsvärmeväxlare, där en kylvärmepump genererar ett kallt vätskeflöde som kyler ner gasen. I processen separeras kondensvattnet effektivt från gasströmmen. Efter torkningen passerar gasen genom ett kolfilter som avlägsnar vätesulfid och flyktiga organiska föreningar (VOC). Därefter leds den renade gasen via en sidokanalfläkt till den valda applikationen – exempelvis kraftvärmeproduktion, uppgradering till biometan eller fackelförbränning.
gFuel Station – Tankstation för biogas
En snygg och funktionell tankstation för offentlig distribution av biometan som fordonsbränsle. De mest synliga delarna är skyddstaket, som är förankrat i betongplattan, samt fördelningsmätaren och betalterminalen. Demeca ansvarar för professionell planering och installation av säkerhetssystem, övervakning, informationstavlor och övrig utrustning – allt enligt objektets tekniska krav och gällande regelverk.
Stöd och service under hela anläggningsprojektet
Demeca erbjuder stöd genom hela projektets gång – från planering till färdig anläggning. Vi tillhandahåller energi- och lönsamhetsberäkningar samt hjälper till med ansökningar för miljötillstånd, bygglov och investeringsstöd. Med några av branschens främsta experter inom lantbruksteknik säkerställer Demeca en smidig och framgångsrik projektgenomföring.
Frågor och svar
Hur mycket kostar en biogasanläggning?
Totalpriset för en biogasanläggning påverkas av valda funktioner och utrustningsmoduler, såsom storleken på rötningsreaktorn samt omfattningen av markarbetet. Teknikval och projektets helhetslösning är avgörande för både lönsamhet och kostnad.
Ett kraftvärmeverk för produktion av el och värme kostar cirka 800 000 till 1 500 000 euro. För en anläggning med uppgradering, trycksättning och tankstation för biogas ligger kostnaden på mellan 700 000 och 2 000 000 euro. Större och mer komplexa anläggningar prissätts individuellt utifrån projektets omfattning.
I Sverige kan du få upp till 50 % investeringsstöd för biogasanläggningar via Klimatklivet, som fokuserar på klimatnytta. Dessutom finns ett produktionsstöd från Energimyndigheten som betalas ut per producerad kWh biogas, särskilt vid användning av stallgödsel eller uppgradering till biometan. Personal från Demeca och Gårdssystem kan vara behjälpliga med ansökan för dessa stöd.
Vilka krav ställs vid anskaffning av en biogasanläggning?
För att en biogasanläggning ska vara lönsam och energieffektiv krävs tillräcklig tillgång på substrat. Demecas minsta reaktorstorlek är 600 m³ och den största 2800 m³. Anläggningen utnyttjar flytgödsel från produktionsdjur samt torra matningsflöden på ett energieffektivt sätt. Du kan enkelt beräkna gårdens biogaspotential med hjälp av vår kalkylator.
Hur underlättar en biogasanläggning arbetet på gården?
Den dagliga driften av biogasanläggningen tar endast cirka 15 minuter. Samtidigt effektiviseras jordbruksarbetet på flera områden – till exempel gödselspridning, logistik kring gödselhantering, optimering av gödsling på åkrar, rengöring av gårdsmiljöer samt minskat underhåll av fliseldning.
Vid optimerad gödsling ökar effektiviteten tack vare en exakt fördelning av fosforrika fasta ämnen till utvalda fält eller områden. Slambassängerna i anläggningen skiktar sig inte, vilket eliminerar behovet av omfattande omrörning och sparar både tid och arbete. Partiklarna löses upp i vätskan, vilket i sin tur minskar energibehovet för maskiner vid gödseltransport.
Vid spridning av stallgödsel minskar risken för haverier, eftersom större partiklar som hörester, stenar och stubbar har brutits ned under biogasprocessen. Gårdens egen torrsubstans (gFeed) fungerar dessutom som ett utmärkt substrat, vilket innebär att någon extra lagring inte behövs.
Sammanfattningsvis kräver en biogasanläggning inte någon ytterligare arbetskraft.
Hur ofta behöver biogasproduktionsanläggningen underhållas?
Personal på gården kan själv utföra enklare underhåll, såsom att byta slitdelar, oljor, pumpdelar och pluggar. Vid behov finns Demecas servicepersonal tillgänglig för att bistå med detta arbete.
Det är även möjligt att teckna ett underhållsavtal för biogasanläggningen. Då får du tillgång till våra omfattande experttjänster för optimering av biogasprocessen – inklusive jourtillgänglig support vid behov. Vi följer regelbundet upp driften på distans för våra avtalskunder och planerar underhållet proaktivt, vilket säkerställer kontinuerlig kraftproduktion med hög effektivitet.
I samband med idrifttagning erbjuder vi utbildning i grundläggande drift och underhåll av anläggningen. Det är viktigt att användaren förstår processens grundprinciper för att undvika att störande ämnen – så kallade hämmande substanser – förs in i systemet. Exempelvis kan antibiotikarester bromsa den mikrobiella aktiviteten och i värsta fall stoppa rötningsprocessen helt.
Vad innebär bioförgasning av slam med Demecas teknik?
Med Demecas teknik för bioförgasning uppnås flera fördelar vid hantering och användning av slam:
Kvävet frigörs och blir lättillgängligt för växterna, vilket förbättrar gödslingseffekten.
Spridbarheten förbättras avsevärt och luktproblemen minskar markant.
Slammet tas effektivt upp av växterna utan att fastna på blad eller växtytor.
Behovet av blandningstankar minskar, eftersom slamskiktet förblir tunt och lätt att hantera.
Gödseln kan optimeras genom separering av vätska och fasta ämnen, där torrsubstansen kan kylas i fält och nå en torrsubstanshalt över 30 %.
Studier visar att ogräsfröers grobarhet minskar kraftigt, till exempel reducerades lupinfrögroning med över 95 %.
Större partiklar, såsom hörester, stenar och stubbar, bryts ner eller separeras från slammet under processen.
Är Demecas biogasanläggning energieffektiv?
Ja, Demecas biogasanläggning är mycket energieffektiv. Elförbrukningen är låg – endast 2,5–3,5 % av den totala producerade energin, vilket är bland de lägsta på marknaden. Energieffektiviteten förstärks ytterligare genom:
Effektiv värmeåtervinning från injektionsslammet
Kraftig värmeisolering av både reaktor och mellangolv
Noggrann förbehandling, som säkerställer hög gasproduktion med optimal verkningsgrad
Tack vare denna kombination är Demecas biogasanläggning en av de mest energieffektiva på marknaden, särskilt i Finland.
